真空钎焊

一、应用领域：

● 真空烧结：金属、非金属、陶瓷、复合材料等新材料在真空或者气氛保护环境下进行高温烧结。
● 金属3D打印热处理：医疗器械比如钛、钛合金、不锈钢、特种金属等金属材料的3D打印后真空退火。
● 真空钎焊：不锈钢、钨钢、紫铜、金刚石工具、氮化硼超硬材料、陶瓷等各种材料之间的高真空钎焊。
● 超硬材料及陶瓷烧结：超硬材料及氧化铝、氮化铝、氮化硅等陶瓷材料经过冷压成型后高真空烧结。
● 医疗行业：钛及钛合金、不锈钢、钴铬合金、铜及铜合金真空退火、回火、淬火、时效、表面处理等。

二、性能特点：

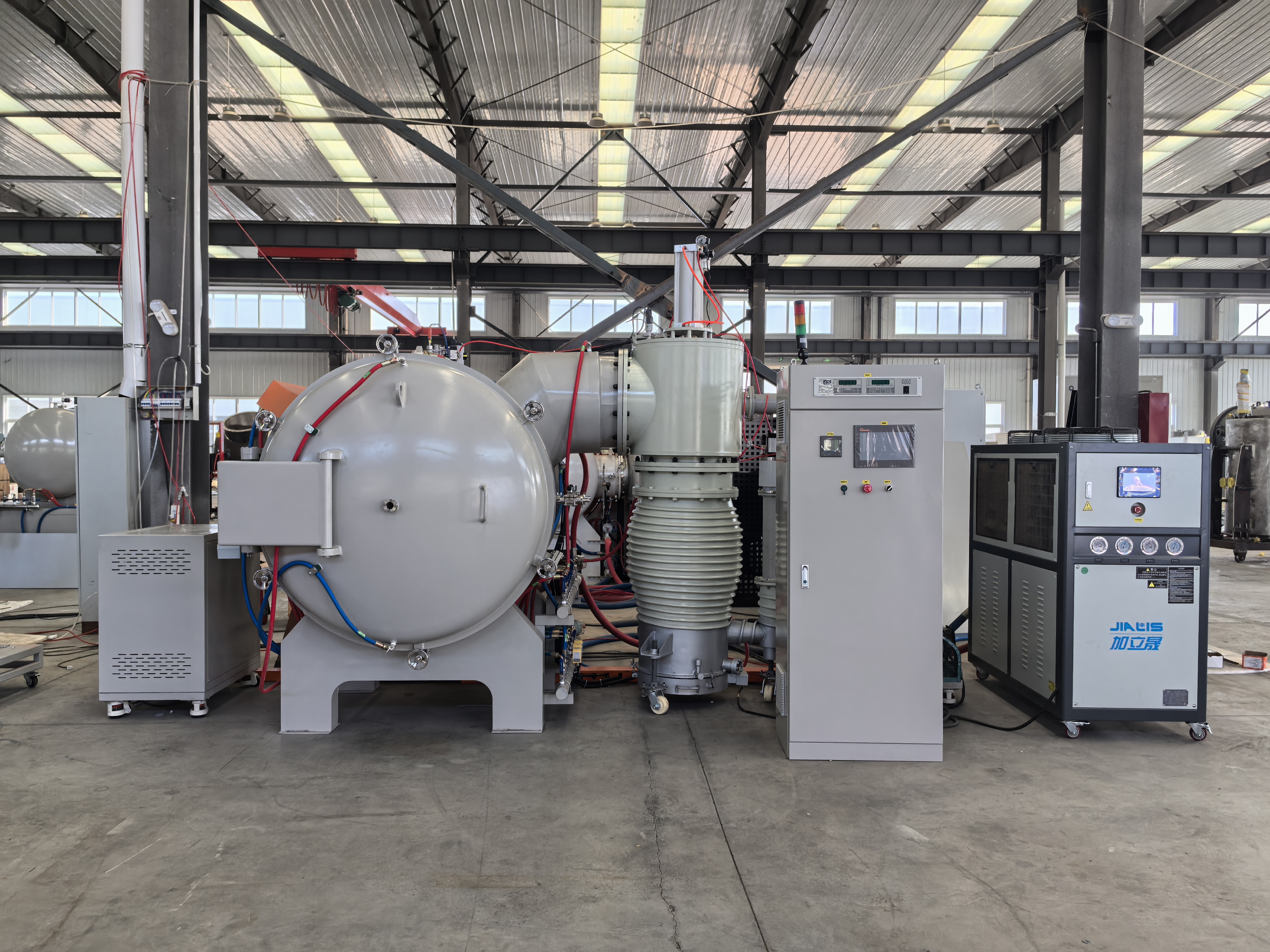

BR-QHM  系列真空炉广泛应用于各种金属和非金属热处理、钎焊、烧结、除气等，适合对真空环境要求较高的热处理，纯金属的炉膛在高温时无任何氧含量释放，同时具有非常良好的真空度，保证工件不会被氧化。
炉体为一体式结构，双层炉壳，可实现空气循环隔热；采用优质碳钢表面除锈并静电喷塑，符合国际实验室标准。

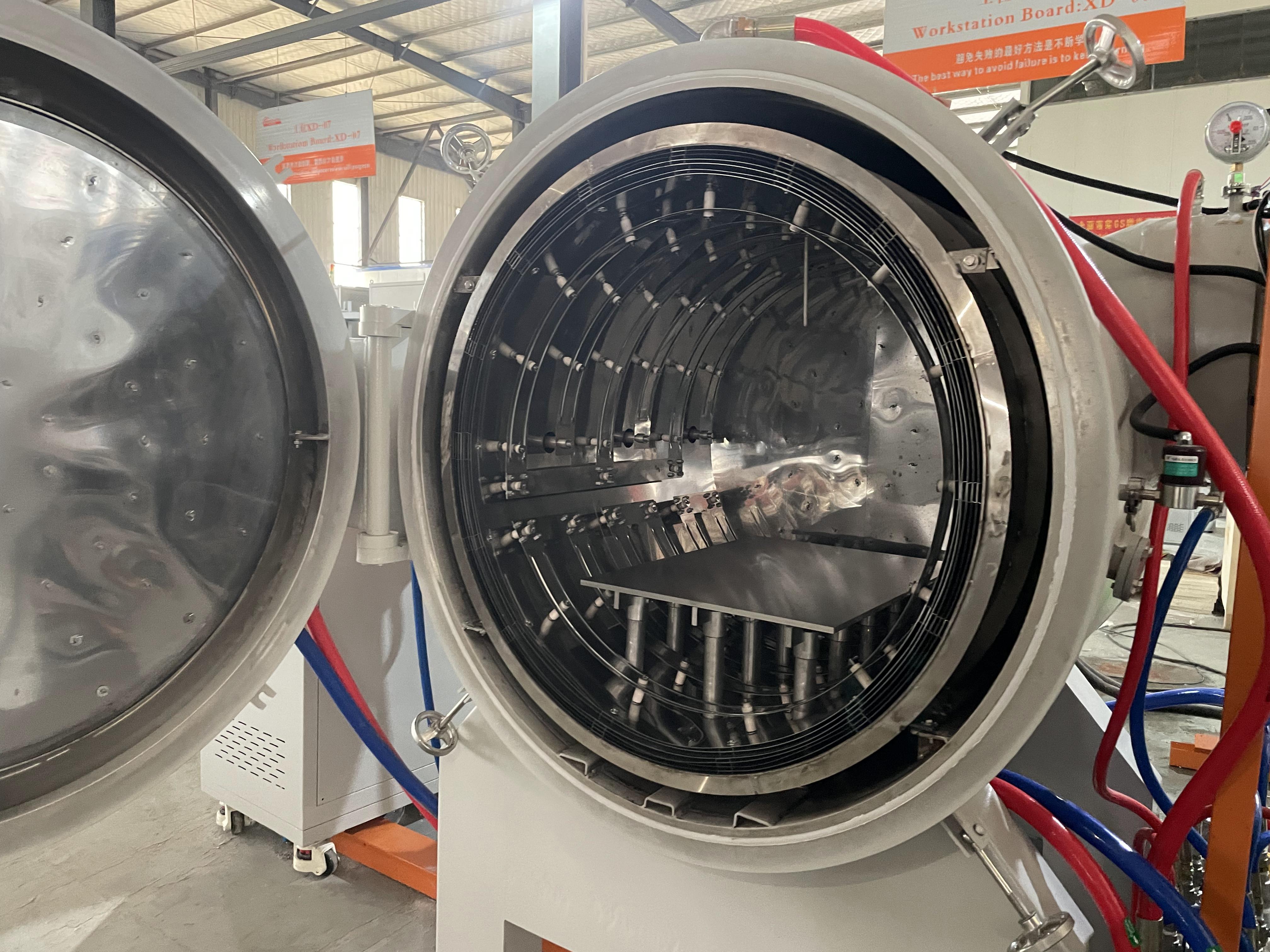

炉膛采用内三层钼箔，外四层不锈钢，高温烧结无挥发物，安全环保，符合国际行业标准。
加热元件采用高温合金钼带，设计环形加热，炉温均匀性俱佳，使工件各个面都可以受热。
当仪表程序设定完成后，只要按下运行按钮，接下来的升温及降温工作都会自动完成，无需人工等待。
本机对于工作中的超温情况会发出报警信号，并自动完成保护动作。
控制面板上设有电源指示灯和加热指示灯，可随时视察设备工作状态。
在设备侧面板装有品牌断路器，当出现短路或者漏电等故障时，空开自动保护，既不会对人体造成安全隐患，也不会对设备造成损坏。

三、性能参数


型号 MF-QHM-223
炉膛尺寸 200x200x300mm    （宽x高 x深）
最高工作温度 1350 oC
长期工作温度 ≤1300℃
电压及额定功率 380V，三相， 40kW（加热功率）
炉壳结构 ● 双层水冷炉壳。内层为SUS304抛光镜面不锈钢；外层为Q345高强度碳钢。
● 侧开门，并做机械定位。
● 炉门手轮锁紧装置，防止抽真空或充入气体时造成炉壳变形。
● 30mm厚SUS304不锈钢法兰内铣凹槽，硅胶圈密封，确保极佳的真空气密性。
● 整体设计可承受一定的正压，压力不超过0.1MPa。

控温精度 ± 1 ℃
加热速率 1000oC以下，推荐升温速率<20 oC /分钟
1000oC--1350oC, 推荐升温速率<10oC/分钟
热电偶 S型
热电偶保护管为纯度 99.7%的刚玉管
加热元件和炉膛 ● 加热钼带：高温合金钼，双压边加强处理，高温不变型
● 隔热屏为内三层钼箔，外四层耐热不锈钢
● 料板：纯钼料板，厚度≥5mm；表面磨平，确保平整度
● 料板支撑立柱：纯钼支撑柱，安装时做平面度调整
装载量：≥50kgs
温控系统 1. 温度控制:可编程控温仪表，PID调节，（可编程50段曲线；全自动升温、保温、降温）上限报警、偏差报警、程序运行结束自动停止、无需人值守。

2.人机界面：
● 10寸液晶触摸屏，实时显示升温曲线。
● 可针对不同的产品，编制不同的工作曲线，最多可编制30条。
● 升温曲线记录功能。可储存过去30天的所有工作曲线。方便用户比品
的真空烧结或熔化效果，以便做出相应的工艺改进。

3.温控仪表：线性电流输出，触发器移相触发反并联双向可控硅，精确控制温度的精度。

4. 控温热电偶采用S分度热电偶

4. 警报动作：
● 超温报警：炉内温度上升达到报警温度时，自动切断电源，报警提示
灯亮。
● 断偶报警：热电偶开路，仪表报警并自动断电。
所有电器元件选用各大品牌，保证质量，经久耐用。
自动化控制 ● 西门子PLC可编程序控制器，通过触摸屏上的组态按钮，实现对电炉的温度、真空、气路、机械动作等进行实时控制。
可实现电炉运行的手动和全自动控制（全自动控制需用户提供详细的工艺流程）。

真空系统

（标配扩散泵系统，可选配分子泵真空系统）

█ 极限真空度7x10-3Pa;（空炉、冷态、净化后）
 工作真空度 7x10-2Pa.(空炉、净化后)
█ 真空机组：2X-70旋片式真空泵（品牌：华新南光）；TK-400金属油扩散泵（品牌：华新南光）；ZJB-150罗茨真空泵（品牌：华新南光）
█ 分子泵专用不锈钢高阀，ISO真空接口。
█ 真空主阀、次阀、预抽阀皆为高真空气动式阀门，非普通蝶阀，耐用性好。
█ 真空管道为304不锈钢，氩弧焊焊接。炉体与真空泵之间采用细纹波纹管柔性连接，避免真空泵的震动传递到炉体，造成物料抖动。
█ 机械泵前加由电磁压差充气阀，防止突然断电，造成真空泵返油。
█ 复合数显式真空计，电阻硅测低真空，电离规测高真空。电离规非价格低廉易坏的玻璃管式。
气路及气压安全 █ 真空炉体内设计一进一出气路，真空球阀控制，可对炉膛内气氛进行置换。如需要快速、干净的置换气体，可以先打开真空泵，预抽真空，再经过进气阀注入气体。
█ 炉体装有压力变送器，可设置最高气压，当超压时电磁放气阀自动打开；为防止电磁放气阀故障引起的危险，并联有一路机械泄压阀作为备用，当电磁放气阀失效，炉内超压时机械放气阀自动打开泄压。
水冷系统 █ 由于炉门、真空系统都需要水冷保护，冷却水对本电炉安全使用至关重要。
█ 进水主管路和回水主管路，皆为不锈钢管制作。进水管为蓝色油压管，回水管为红色油压管。标识清晰，耐压耐高温，防止爆管。
█ 进水管装有水压检测，低于设定值，声光报警。
█ 回水管装有水压检测、水流检测和水温检测，低于设定值，声光报警，并切断电炉加热电源。
